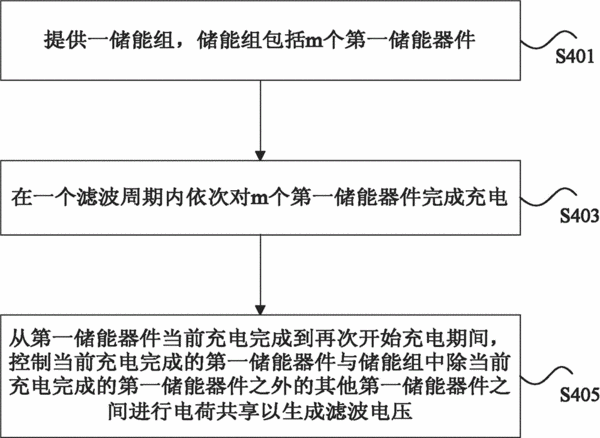

摘要：本發明公開了一種環路濾波方法、環路濾波器及鎖相環，解決了現有技術中抑制鎖相環的雜散噪聲容易造成鎖相環的電路復雜度及功耗開銷升高的問題。該方法包括：提供一儲能組，所述儲能組包括m個第一儲能器件，其中，m大于等于4，并且m為整數；在一個濾波周期內依次對m個第一儲能器件完成充電，所述濾波周期為一個第一儲能器件相鄰兩次充電的時間間隔；從第一儲能器件當前充電完成到再次開始充電期間，控制當前充電完成的第一儲能器件與所述儲能組中除所述當前充電完成的第一儲能器件之外的其他第一儲能器件之間進行電荷共享以生成濾波電壓。
- 專利類型發明專利
- 申請人龍芯中科技術有限公司;
- 發明人楊麗瓊;王岳;
- 地址100095 北京市海淀區中關村環?？萍际痉秷@龍芯產業園2號樓
- 申請號CN201410178407.3
- 申請時間2014年04月29日
- 申請公布號CN105099444A
- 申請公布時間2015年11月25日
- 分類號H03L7/093(2006.01)I;H03L7/099(2006.01)I;
