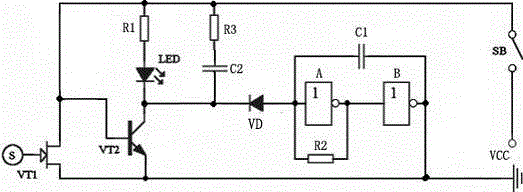

摘要：本發明公開了一種基于感應檢測電路的電子測電筆，包括測電筆殼體及設置于測電筆殼體內的感應檢測電路，所述感應檢測電路包括復合二極管、晶體三極管、第一電阻、振蕩電路、LED指示燈、二極管、按鍵開關及電池；所述復合二極管用于拾取和放大信號源，且復合二極管一極分別與晶體三極管的基極、第一電阻的一端、按鍵開關相連，該復合二極管另一極接地；所述晶體三極管的集電極分別與連接LED指示燈、二極管的一端相連；所述接LED指示燈的另一端與第一電阻的另一端相連；所述二極管的另一端與振蕩電路的一端相連，該振蕩電路的另一端接地；所述按鍵開關的另一端與電池相連。本發明利用簡單的電路結構，實現無接觸方式下的檢測，提高測電筆的實用性。
- 專利類型發明專利
- 申請人蘇州南光電子科技有限公司;
- 發明人童學權;
- 地址215128 江蘇省南京市吳中區長蠡路99號吳中科技創業園4樓407室
- 申請號CN201510449728.7
- 申請時間2015年07月28日
- 申請公布號CN105021874A
- 申請公布時間2015年11月04日
- 分類號G01R19/145(2006.01)I;
