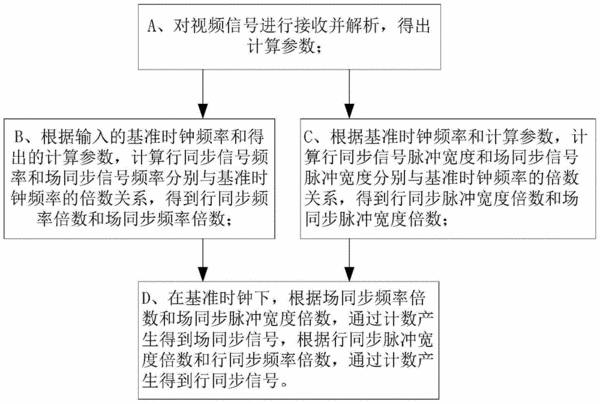

摘要：本發明公開了本發明一種視頻行場同步信號產生方法及系統，方法通過計算場同步頻率倍數、場同步脈沖寬度倍數、行同步脈沖寬度倍數和行同步頻率倍數，從而生成行同步信號和場同步信號。系統包括接收解析模塊、頻率倍數計算模塊、脈沖寬度倍數計算模塊和行場同步信號生成模塊。本發明通過采用固定的時鐘輸入，并根據視頻信號的參數進行計算從而生成行場同步信號，從而使得本發明能根據視頻信號中變化的參數改變產生可調頻率、分辨率和極性的任意行場同步信號，能適應任何標準以及非標準的行場信號生成。而且本發明不需要可變時鐘的輸入，節省了可變時鐘芯片，大大減少實現的成本。本發明可廣泛應用于視頻信號傳輸產品中。
- 專利類型發明專利
- 申請人廣州德浩科視電子科技有限公司;
- 發明人陳思宏;
- 地址510663 廣東省廣州市蘿崗區開泰大道瑞泰路2號
- 申請號CN201510363020.X
- 申請時間2015年06月26日
- 申請公布號CN104967895A
- 申請公布時間2015年10月07日
- 分類號H04N21/43(2011.01)I;H04N5/06(2006.01)I;
