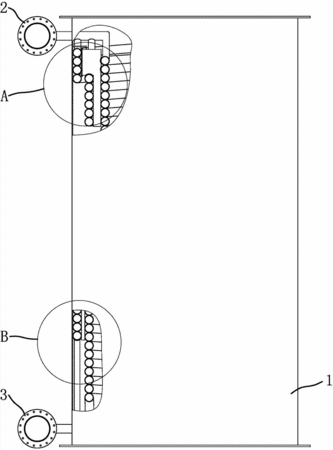

摘要:本發明提供了一種大型立式有機熱載體鍋爐的鍋爐體,屬于鍋爐技術領域。它解決了現有鍋爐中的導熱管采用的是直管,導熱介質和爐腔內接觸的時間過短,爐腔內升溫速度慢;且加熱管和爐體沒有可靠的固定方式,加熱管會出現晃動,噪音很大等技術問題。本大型立式有機熱載體鍋爐的鍋爐體,它包括本體、進口集箱、出口集箱和盤管,出口集箱呈圓筒狀且位于本體上端,進口集箱呈圓筒狀且位于本體下端,盤管呈螺旋形布置在本體內,盤管包括內盤管、中盤管和外盤管,外盤管貼靠在本體內側,內盤管靠近于本體中心,中盤管位于內盤管與外盤管之間,內盤管、中盤管和外盤管的兩端分別連接在進口集箱和出口集箱上。本發明具有加熱效果好、噪音小的優點。
- 專利類型發明專利
- 申請人浙江特富鍋爐有限公司;
- 發明人鄭大勇;鄭琰;陳國梁;陳巧巧;
- 地址314423 浙江省嘉興市海寧市海寧農業對外綜合開發區海杭路
- 申請號CN201510188734.1
- 申請時間2015年04月20日
- 申請公布號CN104848542A
- 申請公布時間2015年08月19日
- 分類號F24H7/02(2006.01)I;
