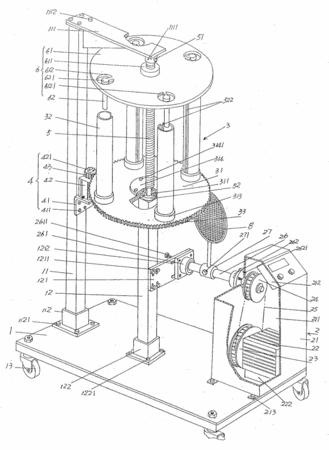

摘要：一種羽毛球自動發球機，屬于羽毛球教學暨訓練用的體育器材。包括機座，其左端設立柱，立柱的頂部固定絲桿支承臂的左端，絲桿支承臂的右端構成為水平懸臂端且固定絲桿固定座，機座的中部設回轉盤立柱，回轉盤立柱的高度比立柱的高度低且在右側固定球拍軸支承板；球拍發球驅動機構，設在機座的右端且支承于球拍軸支承板上；載球機構，設在回轉盤立柱的頂部；回轉盤驅動機構，設在立柱上且與載球機構配合；絲桿，其上端與絲桿固定座固定、下端與立柱的頂部固定；逐球機構，設在絲桿上且與載球機構配合。方便制造與裝配，成本低；供球拍發球驅動機構準確擊發；保障載球機構的出球節奏與球拍發球驅動機構的動作節奏相一致，避免漏發球現象。
- 專利類型發明專利
- 申請人常熟理工學院;
- 發明人楊金花;劉忠;黃超;唐進;
- 地址215500 江蘇省蘇州市常熟市南三環路99號
- 申請號CN201510191608.1
- 申請時間2015年04月22日
- 申請公布號CN104784913A
- 申請公布時間2015年07月22日
- 分類號A63B69/40(2006.01)I;A63B67/18(2006.01)I;
