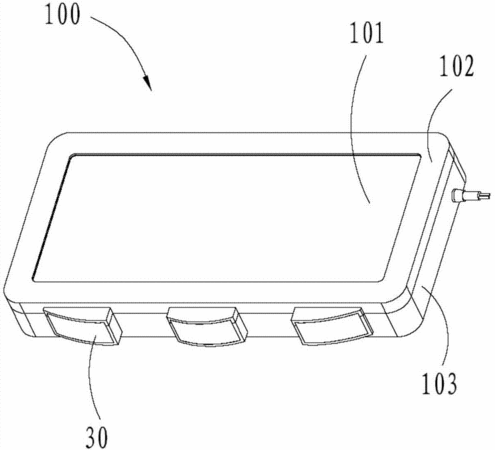

摘要：本發明提供一種安全出口指示牌包括顯示面板、投射光源和投射透鏡，所述顯示面板位于所述安全出口指示牌的前面用于顯示安全出口信息，投射透鏡位于所述安全出口指示牌的底部，投射透鏡包括入光區及出光面，入光區的形狀與所述圖案的形狀相同，光源正對投射透鏡的中心，出光面包括第一端和第二端，所述第一端和所述第二端分別位于所述投射光源的光軸的兩側，所述出光面自所述第一端向所述第二端逐漸傾斜延伸，所述第一端在所述光軸上的投影位于所述第二端在所述光軸上的投影與所述光源之間，經過所述出光面折射出的光束與所述第一端位于所述光軸的同一側。本發明的安全出口指示牌能夠投射圖案形狀的光束至地面，指引人員按光束指示的方向逃生。
- 專利類型發明專利
- 申請人深圳市海洋王照明工程有限公司;海洋王照明科技股份有限公司;
- 發明人周明杰;姜濤;
- 地址518000 廣東省深圳市南山區東濱路84號華業公司主廠房二層北側
- 申請號CN201410004243.2
- 申請時間2014年01月03日
- 申請公布號CN104766557A
- 申請公布時間2015年07月08日
- 分類號G09F19/18(2006.01)I;
