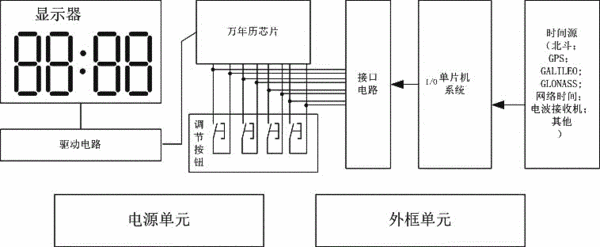

摘要：本發明提出了一種獨特的電路結構和方法，可以充分利用原有的計時時鐘，達到大幅度降低成本的目的。本發明的技術方案為：計時裝置由電源單元、外框單元、顯示器、驅動電路、萬年歷芯片、調節按鈕、接口電路、單片機和時間源組成。自動校時步驟如下：時間源得到基準時間后送給單片機，單片機得到該時間后，輸出信號至接口電路，接口電路產生模擬人工校準信號，萬年歷芯片得到模擬人工校準信號后更新內部時間；時間更新后萬年歷開始計時，此時輸出的時間即是同步后的時間。該發明的優點在于利用了計時裝置通用的萬年歷芯片和顯示部分，單片機無需獨立計時和直接控制顯示模塊，結構簡單，成本低，便于大規模推廣。
- 專利類型發明專利
- 申請人長沙天穹電子科技有限公司;
- 發明人單慶曉;黃勇;
- 地址410003 湖南省長沙市開福區四季美景4棟606
- 申請號CN201510156885.9
- 申請時間2015年04月04日
- 申請公布號CN104700712A
- 申請公布時間2015年06月10日
- 分類號G09D3/12(2006.01)I;G04R20/04(2013.01)I;
