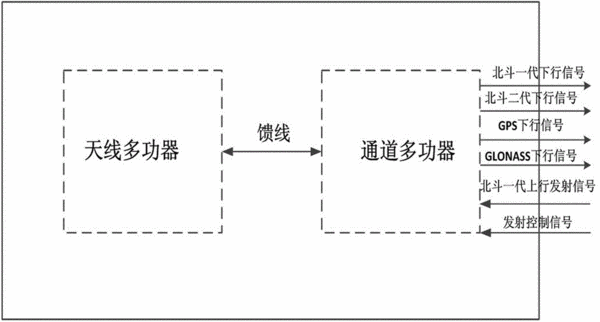

摘要：一種GNSS多模多功器模組，它包括天線多功器和通道多功器；天線多功器接收下行通道衛星信號并將所述的下行通道衛星信號送入四合一低噪聲濾波合路放大器中進行合路，合路的信號還包括通過北斗一代功率放大器發射的北斗一代上行通道信號；合路后的下行通道信號和上行通道發射信號通過發射接收信號混合電路Ⅰ進行雙向等效分路；通道多功器通過發射接收信號混合電路II對下行通道信號和上行通道信號進行雙向等效合路，然后在四合一信號功分器中對四路下行通道衛星信號進行分路。本發明采用多模功分器多信號進行分路，采用發射接收混合濾波電路對增加了發射信號和接收信號的隔離度，消除了各信號之間的干擾，采用可控功率放大器保證整個系統的低功耗運行。
- 專利類型發明專利
- 申請人鄭州威科姆科技股份有限公司;
- 發明人賈小波;徐銀召;吳淑琴;石磊;楊振敏;
- 地址450000 河南省鄭州市高新技術產業開發區蓮花街5號
- 申請號CN201310615087.9
- 申請時間2013年11月28日
- 申請公布號CN104682985A
- 申請公布時間2015年06月03日
- 分類號H04B1/3827(2015.01)I;G01S19/33(2010.01)I;
