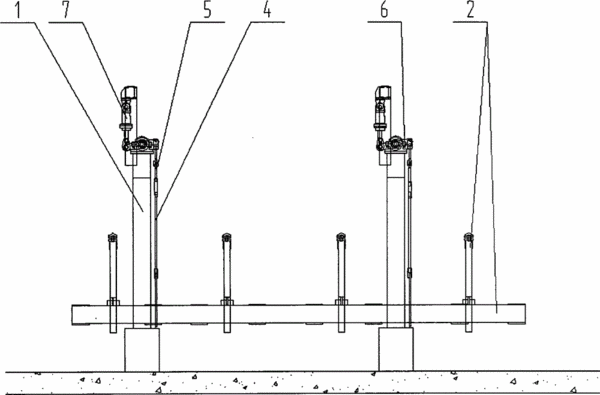

摘要：本發明的目的是提供一種用于連鑄及軋鋼生產線鋼坯在線稱重的輥道秤，包括輥道、承重支架、秤體、懸掛連桿、傳感器、升降機構、液壓缸、控制系統等，其特征在于：設置在輥道兩側的承重支架上安裝升降機構，升降機構的升降由液壓缸驅動，升降機構通過上懸掛連桿和稱重傳感器的一端連接，稱重傳感器的另一端通過下懸掛連桿和秤體連接，當控制系統中的熱檢測儀檢測到鋼坯到位信號后，液壓缸驅動升降機構開始上升，當升降機構上升至設定高度后，兩升降機構通過懸掛連桿和秤體將鋼坯頂起離開輥道輥子，這樣鋼坯的重量通過秤體、懸掛連桿將受力傳給傳感器，傳感器再把重量信號傳給儀表和工業計算機。本發明是在原有生產線不動的情況下對高溫的鋼坯進行計量稱重，安裝調試過程不影響用戶正常生產且無需對輥道進行改造，具有計量精度高、性能穩定可靠等優點，能適應現場振動、沖擊、高溫、水汽等惡劣生產環境。
- 專利類型發明專利
- 申請人北京研博新創科技發展有限公司;
- 發明人張虎飛;
- 地址100085 北京市海淀區上地東路25號
- 申請號CN201510050006.4
- 申請時間2015年01月29日
- 申請公布號CN104624668A
- 申請公布時間2015年05月20日
- 分類號B21B38/00(2006.01)I;G01G17/00(2006.01)I;
