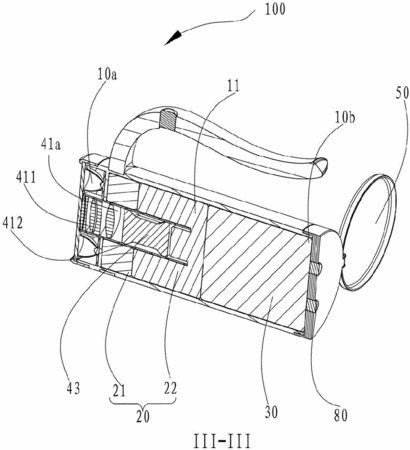

摘要：一種微光成像結構，包括殼體、控制組件、電池、微光組件及顯示屏，殼體開設有一個第一收容部，控制組件、電池及微光組件均收容于第一收容部中，控制組件包括控制板及圖像處理器，控制板及圖像處理器并排設置于第一收容部中，控制板與圖像處理器電連接，電池與控制組件電連接，電池、圖像處理器及控制板依次設置，微光組件包括鏡筒、微光物鏡及微光攝像管，鏡筒開設有一個第二收容部，微光物鏡及微光攝像管并排收容于第二收容部中，微光攝像管與圖像處理器電連接，顯示屏與殼體轉動連接，用于顯示圖像。本發明提供的微光成像結構通過微光物鏡拍攝圖像傳送至微光攝像管，通過圖像處理器將圖像處理后顯示在顯示屏上，達到在顯示屏上觀查圖片的目的。
- 專利類型發明專利
- 申請人深圳市海洋王照明工程有限公司;海洋王照明科技股份有限公司;
- 發明人周明杰;王月亮;
- 地址518000 廣東省深圳市南山區東濱路84號華業公司主廠房二層北側
- 申請號CN201310529018.6
- 申請時間2013年10月30日
- 申請公布號CN104597592A
- 申請公布時間2015年05月06日
- 分類號G02B23/12(2006.01)I;
