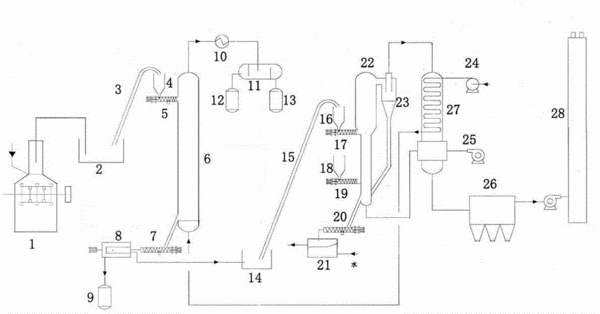

摘要:本發明公開了一種油砂連續分離工藝。露天開采出的油砂經過粉碎,篩分后,經過輸送機送入蒸汽萃取塔/爐內,經過蒸汽加熱,油砂內的油,瀝青等和砂子分離,蒸汽和少量輕油由塔頂排出,經換熱器換熱,進入油水分離器,分出凝結水和輕油,重油和砂子由塔底排出,進入離心機/過濾機,離心機/過濾機將重油和砂子分離,砂子表面還殘留部分重油,經輸送機進入鍋爐燃燒,燃燒后的砂子在鍋爐底部排出,高溫煙氣經爐管產生過熱蒸汽,用做蒸汽萃取塔/爐的過熱蒸汽來源。與現有技術相比,本發明減少了水洗萃取法,溶劑萃取法帶來的后續分離過程,減少了環境污染。通過鍋爐燃燒蒸汽萃取后的殘留重油,為蒸汽萃取提供熱能,降低了整個過程的能耗。
- 專利類型發明專利
- 申請人沈陽施博達儀器儀表有限公司;
- 發明人湯博;
- 地址110000 遼寧省沈陽市經濟技術開發區開發北二十六號路18號
- 申請號CN201410699046.7
- 申請時間2014年11月23日
- 申請公布號CN104560096A
- 申請公布時間2015年04月29日
- 分類號C10G1/00(2006.01)I;C10G1/04(2006.01)I;
