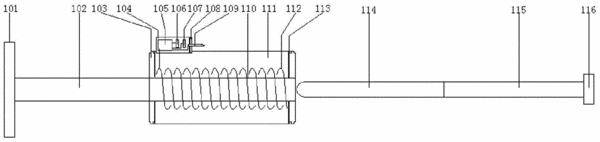

摘要：本發明公開了一種大量程電感調頻式位移測量裝置及方法，該裝置包括殼體、螺旋線圈、測桿、管體以及數據處理模塊；螺旋線圈套裝在管體后段；數據處理模塊設置在殼體上；測桿前端部分由n段磁芯對接而成，能伸入到所述管體中，第i段磁芯的磁導率為第i+1段磁芯磁導率的1.5～2倍，i、n為整數且n≥2，i＝n-1；每段磁芯長度均小于螺旋線圈長度，使單節磁芯兩端在螺旋線圈長度范圍內伸縮；管體和測桿的長度均大于螺紋線圈的長度。本發明使用既有工藝成熟穩定的金屬螺旋線圈，通過多段式測桿接續測量的方式，在保障精度的同時能增大量程，成本低且易于實施，可廣泛應用于土木工程、地質災害和工業等領域的大量程位移變形監測。
- 專利類型發明專利
- 申請人長沙億拓土木工程監測儀器有限公司;
- 發明人張波;于永堂;梁小龍;王軍;謝彩霞;吳凌云;
- 地址410019 湖南省長沙市長沙大道598號融科檀香山41#702室
- 申請號CN201510043676.3
- 申請時間2015年01月28日
- 申請公布號CN104534974A
- 申請公布時間2015年04月22日
- 分類號G01B7/02(2006.01)I;
