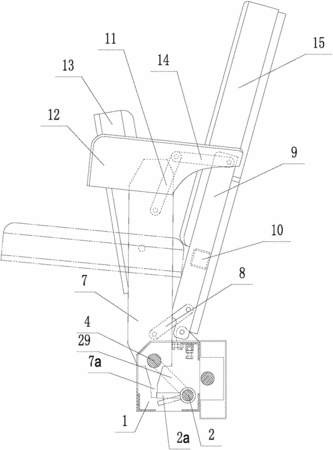

摘要:本發明提供一種安裝于基座的扶手及椅背聯動折疊椅,包括兩支座及分別安裝在兩所述支座上的聯動機構,所述聯動機構包括依次鉸接的立柱、第一連桿、第二連桿和椅背連接桿,所述立柱和所述椅背連接桿的端部均鉸接在所述支座上,且所述椅背連接桿的鉸點位于所述立柱的鉸點上方,所述立柱和所述椅背連接桿之間鉸接有第三連桿;兩所述立柱之間轉動地安裝有椅座,所述第二連桿上固定有扶手,兩所述椅背連接桿之間固定有椅背;所述支座上設有用于對所述立柱進行轉動限位的限位裝置。本發明安裝于基座的扶手及椅背聯動折疊椅,能實現聯動打開或折疊,方便快捷,且整體美觀緊湊,結構強度高,使用壽命長。
- 專利類型發明專利
- 申請人浙江大豐實業股份有限公司;
- 發明人豐華;鄭前鋒;岑軍;
- 地址315400 浙江省寧波市余姚市新建北路737號
- 申請號CN201410775327.6
- 申請時間2014年12月15日
- 申請公布號CN104473479A
- 申請公布時間2015年04月01日
- 分類號A47C1/12(2006.01)I;A47C1/124(2006.01)I;A47C1/121(2006.01)I;A47C7/56(2006.01)I;
