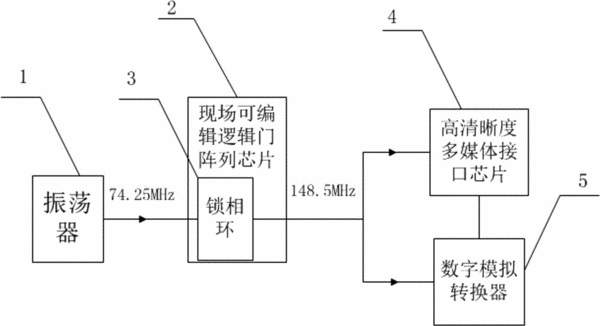

摘要：本發明提供一種時鐘信號處理裝置，包括：振蕩器，產生一個時鐘頻率輸入到現場可編程邏輯門陣列芯片；現場可編程邏輯門陣列芯片，內部具有鎖相環單元，所述時鐘信號經過鎖相環單元倍頻得到全局時鐘信號。本發明還提供一種電視信號發生器，包括所述的時鐘信號處理裝置。本發明全局時鐘信號由鎖相環直接輸出，信號穩定，?電路簡單，直接應用現場可編程邏輯門陣列芯片中的鎖相環，對振蕩器產生的頻率較低的時鐘信號進行倍頻得到需要的全局時鐘信號，保證了電視信號發生器中最終的高清晰電視信號的穩定和質量。
- 專利類型發明專利
- 申請人重慶洪深現代視聲技術有限公司;
- 發明人周杰;宿家瑞;
- 地址400039 重慶市九龍坡區九龍坡區石橋鋪渝州路27號23-10號
- 申請號CN201410718245.8
- 申請時間2014年12月01日
- 申請公布號CN104469206A
- 申請公布時間2015年03月25日
- 分類號H04N5/44(2011.01)I;
