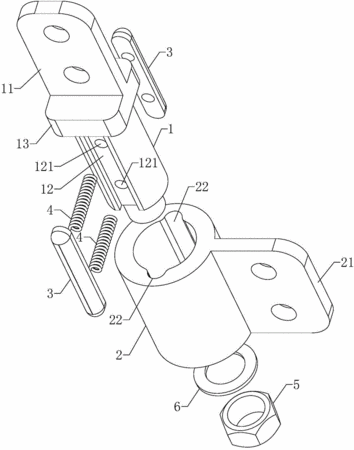

摘要：本發明提供了一種定位鉸鏈，包括轉軸和套筒，套筒的內壁與轉軸適配，轉軸插設于套筒內，轉軸和套筒上均設有用于連接被鉸接器件的連接耳，轉軸的側壁設有至少一可沿其徑向彈性收縮的定位鍵，套筒的內壁設有容定位鍵卡入的鍵槽。轉軸的側壁設有容定位鍵縮入的容置槽，容置槽的深度大于定位鍵的厚度，定位鍵的底部設有彈性件。轉軸上的定位鍵與套筒的鍵槽對齊并卡入其中時，形成卡位結構，該結構阻撓轉軸繼續轉動，固定了它和套筒之間的相對位置。使用本發明鉸接的器件之間相對轉動一定角度后，定位鉸鏈內部形成上述卡位結構，這樣，即使撤去外部支撐力，兩器件之間也不會相對自由活動，起到固定兩器件之間相對位置的作用，即定位作用。
- 專利類型發明專利
- 申請人深圳市海洋王照明工程有限公司;海洋王照明科技股份有限公司;
- 發明人周明杰;張軍強;
- 地址518000 廣東省深圳市南山區東濱路84號華業公司主廠房二層北側
- 申請號CN201310425107.6
- 申請時間2013年09月17日
- 申請公布號CN104453504A
- 申請公布時間2015年03月25日
- 分類號E05D3/02(2006.01)I;E05D11/10(2006.01)I;
