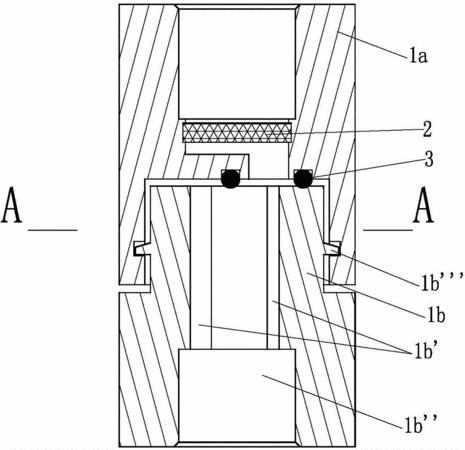

摘要：本發明公開一種可調控制流量的比例閥，閥體由上閥體和下閥體構成，其中下閥體上沿軸向開有限流孔和外接接頭連接盲孔，限流孔數目至少為2個；上閥體上沿軸向開有一個三段式的通孔，中部的小徑段為偏心孔段，上部的大徑段裝有一塊過濾網，上閥體通孔下部的大徑段孔底嵌設有一個密封圈；下閥體上部的小徑段插入上閥體通孔下部的大徑段中，插入部的環形限位凸臺卡入這個大徑段的環形限位槽中，而下閥體上端面與密封圈底面緊貼，上閥體通孔的小徑段可同時與其中一個限流孔連通。本發明可相對轉動下閥體和上閥體，從而讓下閥體通孔的小徑段與不同的一個限流孔連通，這樣就能改變控制流量，從而使得本比例閥具有調節流量的功能。
- 專利類型發明專利
- 申請人重慶頤洋企業發展有限公司;
- 發明人林瑩陳;
- 地址400041 重慶市九龍坡區石橋鋪科園四街52號標準廠房K座4樓
- 申請號CN201410650204.X
- 申請時間2014年11月11日
- 申請公布號CN104405913A
- 申請公布時間2015年03月11日
- 分類號F16K3/08(2006.01)I;F16K3/314(2006.01)I;
