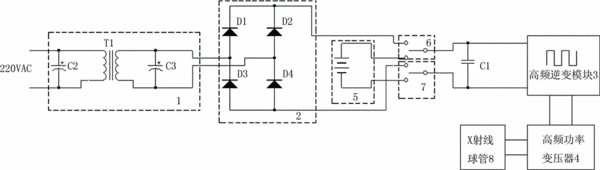

摘要：本發明涉及一種具有能量補償的X射線機供電裝置，包括依次電連接的濾波模塊、整流模塊、高頻逆變模塊和高頻功率變壓器，還包括蓄電池組、第一選擇開關、第二選擇開關和濾波儲能電容C1；整流模塊的兩個輸出端分別通過第一選擇開關、第二選擇開關與高頻逆變模塊的兩個輸入端電連接；濾波儲能電容C1的兩端分別與高頻逆變模塊的兩個輸入端電連接。通過選擇開關的切換，實現蓄電池組供電和市電供電兩種工作方式，并且由于在高頻逆變模塊的兩端電連接濾波儲能電容C1，降低了蓄電池組的要求，降低了市電電源質量和輸入功率的要求，X射線機能夠在惡劣的市電條件下穩定工作，提高了X射線機的室內外應用范圍。
- 專利類型發明專利
- 申請人汕頭市超聲儀器研究所有限公司;
- 發明人李德來;呂曉玲;郭超;林桂浩;
- 地址515041 廣東省汕頭市金平區金砂路77號
- 申請號CN201410654509.8
- 申請時間2014年11月18日
- 申請公布號CN104377801A
- 申請公布時間2015年02月25日
- 分類號H02J7/34(2006.01)I;H02M1/14(2006.01)I;
