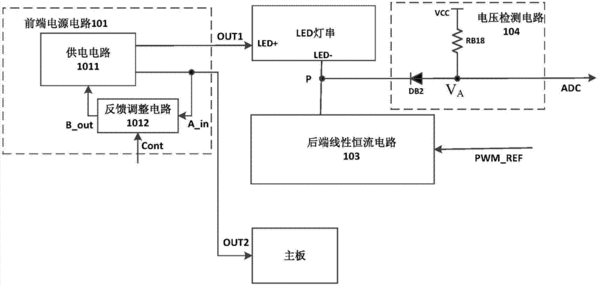

摘要：本發明公開了一種低功耗的恒流及背光控制電路，包括前端電源電路和后端線性恒流電路；前端電源電路包括供電電路和反饋調整電路；后端線性恒流電路設有一連接參考信號輸入端以接入恒流參考電壓，并根據恒流參考電壓的大小導通/斷開所述后端線性恒流電路與所述待供電LED燈串的連接；在后端線性恒流電路與待供電LED燈串連接處通過電壓檢測電路引出一路電壓采集輸出端以采集該連接處的電壓，并根據采集結果調整控制信號輸入端的電壓值，電壓檢測電路包括二極管和上拉電阻，所述二極管的陰極連接在所述LED燈串的陰極，陽極連接在上拉電阻的一端，上拉電阻的另一端接入高電平；所述二極管的陽極連接所述電壓采集輸出端。
- 專利類型發明專利
- 申請人廣州視源電子科技股份有限公司;
- 發明人吳永芳;劉威河;廖武;楊達富;
- 地址510663 廣東省廣州市高新技術產業開發區科學城科珠路192號4樓
- 申請號CN201410476651.8
- 申請時間2014年09月17日
- 申請公布號CN104253954A
- 申請公布時間2014年12月31日
- 分類號H04N5/44(2011.01)I;H04N5/63(2006.01)I;
