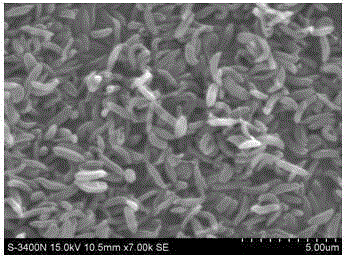

摘要：本發明公開一種棒狀的磷摻雜介孔碳及其制備方法和應用。所述棒狀的磷摻雜介孔碳材料為介孔結構，按原子百分比計算，磷元素含量為0.51-0.66%，余量為碳，孔徑分布在1.57-2.04nm，比表面積約942-1513m2/g，孔體積為0.85-1.18cm3/g。其制備方法即將棒狀的介孔二氧化硅、有機高分子聚合物、含磷前驅體和乙醇混合后，攪拌使碳源和磷源充分浸漬到介孔二氧化硅的孔道中；待乙醇揮發完全后干燥得到磷源/碳源/二氧化硅復合物，然后高溫碳化，得到的棒狀的磷摻雜的介孔碳/二氧化硅復合物于氫氟酸水溶液中去除二氧化硅，然后干燥得磷摻雜的棒狀介孔碳材料，用于制作超級電容器所用的電極材料。
- 專利類型發明專利
- 申請人上海應用技術學院;
- 發明人王靜;沈紹典;任曉丹;毛東森;盧冠忠;
- 地址200235 上海市徐匯區漕寶路120號
- 申請號CN201410333251.1
- 申請時間2014年07月14日
- 申請公布號CN104192819B
- 申請公布時間2016年06月08日
- 分類號C01B31/02(2006.01)I;H01G11/36(2013.01)I;H01G11/24(2013.01)I;
教育裝備采購網在線客服
京公網安備11010802043465號
