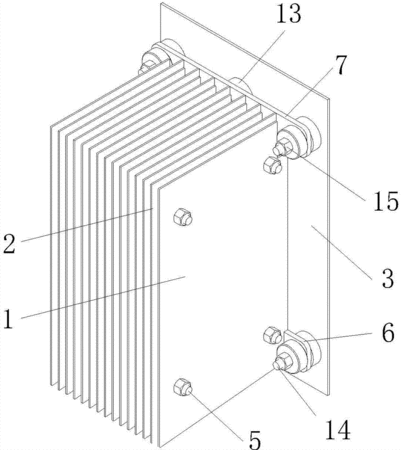

摘要:本發明公開了一種模塊化高能離子反應器及其制造方法,包括陰極板和陽極板,陰極板和陽極板上均設有4個第一通孔,陰極板與陽極板相間布置,陰極板和陽極板通過貫穿于4個第一通孔的間隔柱固定在一起,各陰極板均與陰極板連接片焊接在一起,各陽極板均與陽極連接片焊接在一起,陰極板連接片和陽極連接片的中間位置均設有一根鈦螺桿;鈦螺桿貫穿于反應器室面板上的第二通孔,且通過密封裝置進行密封;反應器室面板上設有連接螺桿,陰極板連接片和陽極連接片的兩端通過螺母固定在連接螺桿上。本發明具有結構簡單、便于組裝、密封效果好和工作效率高的優點。
- 專利類型發明專利
- 申請人北京詩祺康環??萍加邢薰?
- 發明人左學勇;
- 地址101101 北京市通州區玉帶河東大街運河明珠2號樓2單元6層272室
- 申請號CN201410350137.X
- 申請時間2014年07月22日
- 申請公布號CN104188066A
- 申請公布時間2014年12月10日
- 分類號A23N12/02(2006.01)I;A23L1/015(2006.01)I;A47J43/24(2006.01)I;
