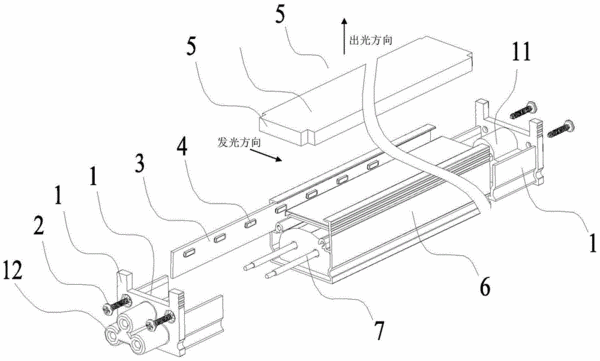

摘要：本發明公開了一種線性支架燈，包括堵頭、固定件、燈板、LED燈、導光板和燈體，所述燈體呈直條狀，所述堵頭通過固定件固定在燈體的兩端，所述燈板安裝在燈體內，所述LED燈設在所述燈板面向所述導光板入光側的側面上，所述LED燈發光方向與所述導光板的出光方向垂直。本發明使導光板的出光方向與LED燈光源的發光方向垂直，那么支架燈的厚度取決于導光板和用于散熱的燈體的高度共同決定，而燈體的高度又由驅動電源的高度決定，所以支架燈的厚度取決于導光板的高度和驅動電源的厚度，故而減小導光板的高度和驅動電源的厚度可以有效減小支架燈的厚度，使得支架燈可以安裝在空間狹小的位置。
- 專利類型發明專利
- 申請人深圳市艾比森光電股份有限公司;
- 發明人任永紅;黃前程;翁方軼;王春龍;
- 地址519129 廣東省深圳市龍崗區坂田街道雪象社區下雪工業園一號2棟1至5樓
- 申請號CN201410099256.2
- 申請時間2014年03月18日
- 申請公布號CN104165287B
- 申請公布時間2017年01月04日
- 分類號F21K9/27(2016.01)I;F21K9/272(2016.01)I;F21V19/00(2006.01)I;F21V8/00(2006.01)I;F21V17/10(2006.01)I;F21Y115/10(2016.01)N;F21Y103/10(2016.01)N;
