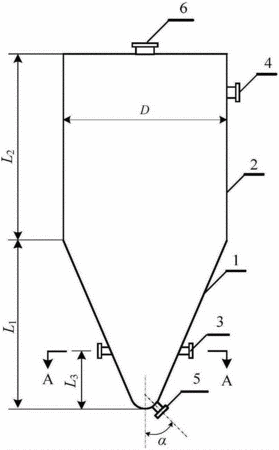

摘要：一種旋流式流化床結晶器，包括床體，所述床體為圓筒體和圓錐筒體的組合體，圓錐筒體大端的內徑與圓筒體的內徑相同，圓錐筒體的錐頂為圓弧狀，圓錐筒體位于圓筒體的下方，其大端與圓筒體的下端銜接；圓筒體的上端封閉，圓筒體上端的端面上設置有晶種加入口，圓錐筒體下部段側壁設置有加入料液的進料管，所述進料管至少為兩個，環繞圓錐筒體同一高度均勻分布，各進料管均位于圓錐筒體的水平切線方向，圓錐筒體下端的錐頂設置有晶體出口，圓筒體的上部側壁設置有輸出母液的出料管，所述出料管位于圓筒體的水平切線方向且出料管的出口與料液形成的旋流旋向一致。為了滿足間隙結晶工藝的要求，可在上述結構的基礎上設置冷卻夾套。
- 專利類型發明專利
- 申請人四川大學;
- 發明人葉世超;李俊宏;沈月音;
- 地址610065 四川省成都市武侯區一環路南一段24號
- 申請號CN201410401028.6
- 申請時間2014年08月15日
- 申請公布號CN104162288B
- 申請公布時間2016年06月29日
- 分類號B01D9/02(2006.01)I;
