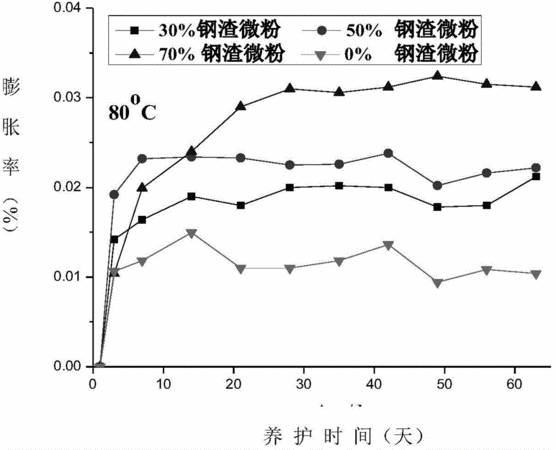

摘要:本發明涉及工業環境保護的冶金行業固體廢棄物資源再生利用的鋼渣檢測領域,特別涉及一種在高溫蒸養環境下全級配鋼渣混凝土鋼渣安定性的檢測方法領域。將鋼渣原渣除鐵磁選處理后選取鋼渣微粉,其比表面積大于400m2/kg,鋼渣細集料,細度模數小于3.5;鋼渣粗集料,粒徑為5-20mm;然后再將硅酸鹽水泥、水、細集料、粗集料、外加劑按照一定配比制成混凝土棱柱體試件或砂漿試件,在高溫蒸養環境下養護,檢測試件膨脹率,評定鋼渣微粉、鋼渣細集料和鋼渣粗集料的安定性。本測試方法準確、快速、有效地檢測鋼渣的安定性,減少鋼渣混凝土維護檢修成本,確保工程安全、高效、低成本運行,保證鋼渣混凝土有一個比較長期的安全使用壽命。
- 專利類型發明專利
- 申請人上海寶田新型建材有限公司;南京工業大學;
- 發明人林長農;鄧敏;康明;劉迪;張紅;陽勇福;嚴志平;莫立武;張亞妮;姚翔;徐兵;曹黎穎;
- 地址201900 上海市寶山區蘊川路5075號
- 申請號CN201410354098.0
- 申請時間2014年07月24日
- 申請公布號CN104090091A
- 申請公布時間2014年10月08日
- 分類號G01N33/38(2006.01)I;
