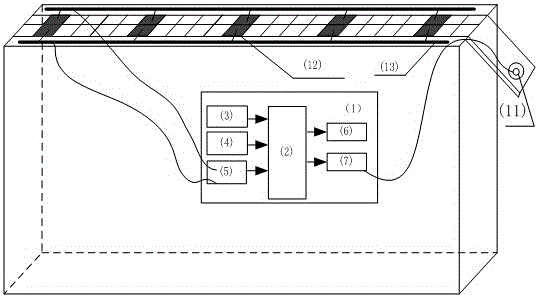

摘要:本發明涉及一種基于AT89C51單片機的拉鏈報警裝置,包括電路板、數對金屬片和報警復位按鈕,電路板包括單片機、電源電路、晶振電路、輸入觸發電路、發聲電路、復位電路;數對金屬片置于金屬拉鏈的兩側,分別與金屬拉鏈兩邊固定接觸,金屬拉鏈拉合使對應的每對金屬片依次咬合,金屬拉鏈拉開使對應的每對金屬片依次分開;每對金屬片通過輸入觸發電路接單片機輸入端;報警復位按鈕輸入單片機輸入端,終止報警,且報警復位按鈕通過復位電路接單片機復位端;單片機輸出接發聲電路,根據拉鏈拉多開發出不同的音樂。體積小巧,直接內置在包內,只要拉鏈被打開,就啟動防盜觸發電路,報警器發出報警聲,來提醒主人拉鏈被拉開,起到防盜作用。
- 專利類型發明專利
- 申請人上海應用技術學院;
- 發明人閆懷超;李林杰;黃俊革;
- 地址200235 上海市徐匯區漕寶路120號
- 申請號CN201410256499.2
- 申請時間2014年06月11日
- 申請公布號CN104082941B
- 申請公布時間2016年09月28日
- 分類號A45C13/24(2006.01)I;
