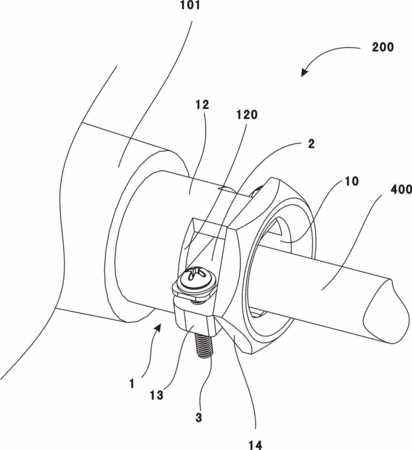

摘要：本發明公開了一種燈具及其電纜引入裝置。燈具包括殼體及燈具電纜引入裝置。燈具電纜引入裝置包括引線端子、壓片及螺釘；引線端子上設有穿線通孔，引線端子具有一固定部及一壓線部，壓線部上設有兩個與穿線通孔連通的壓片通孔，壓片通孔為沿穿線通孔周向設置的條形；壓片為長條狀，其兩端分別位于兩個壓片通孔中且通過螺釘連接于壓線部、其中部位于穿線通孔中；穿線通孔的孔壁上與壓片相對應的位置處具有一平面，電纜壓緊在平面與壓片之間。利用平面與電纜配合，可使得電纜更易被壓緊，從而使電纜與引線端子連接牢固，不易松脫，避免連接失效及密封失效。壓片的兩端可在壓片通孔中移動，從而調整壓片與平面之間的距離，以壓緊不同直徑大小的電纜。
- 專利類型發明專利
- 申請人深圳市海洋王照明工程有限公司;海洋王照明科技股份有限公司;
- 發明人周明杰;劉永亮;
- 地址518000 廣東省深圳市南山區東濱路84號華業公司主廠房二層北側
- 申請號CN201310104333.4
- 申請時間2013年03月28日
- 申請公布號CN104075291A
- 申請公布時間2014年10月01日
- 分類號F21V27/00(2006.01)I;H02G3/02(2006.01)I;
