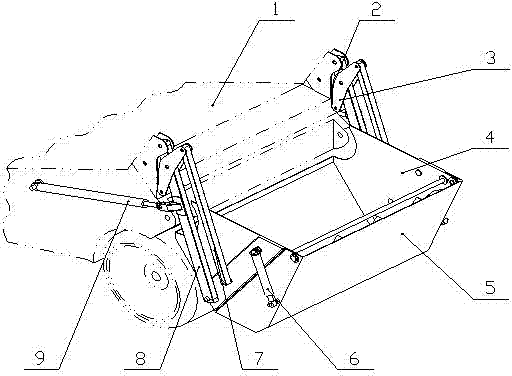

摘要：本發明垃圾清潔機用擺臂側開式自卸裝置，具體涉及一種將垃圾收集斗通過擺臂舉升至一定高度，然后打開收集斗側門，將垃圾倒入垃圾箱或者轉運車內的裝置。所述自卸裝置固定在垃圾清潔機機架上，機架、支撐擺臂、短連桿和擺桿相互鉸接組成一個四連桿機構，支撐擺臂、擺桿、拉桿和垃圾斗體相互鉸接組成另一個四桿機構，兩個四桿機構通過支撐擺臂和擺桿連接，從而可實現聯動。擺臂油缸作用于支撐擺臂上，可驅動兩四桿機構運動；側門開閉油缸可控制側門開閉卸載垃圾。本發明所述自卸裝置可通過兩套四桿機構的聯動，增大垃圾斗底面傾角，使垃圾傾卸的更徹底；通過油缸控制側門啟閉卸載垃圾，可減少作用在垃圾斗上的力矩，提高了垃圾斗的裝載能力。
- 專利類型發明專利
- 申請人湖北華舟重工應急裝備股份有限公司;
- 發明人周軍波;宋梁;劉鋼;
- 地址430223 湖北省武漢市江夏陽光大道5號
- 申請號CN201210529401.7
- 申請時間2012年12月11日
- 申請公布號CN103866719A
- 申請公布時間2014年06月18日
- 分類號E01H1/04(2006.01)I;E01H12/00(2006.01)I;
