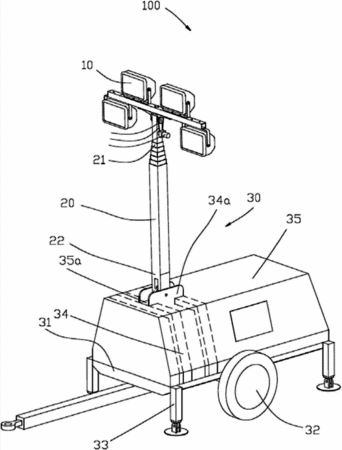

摘要:本發明公開了一種車載燈具,其包括光源、燈桿及底座,所述光源連接于所述燈桿一端,所述燈桿另一端位于所述底座上,所述燈桿另一端轉動連接于所述底座上,所述燈桿的轉軸平行于水平面,所述車載燈具包括驅動裝置、主動輪、從動輪及傳動帶,所述驅動裝置、主動輪及從動輪均設置于所述底座上,所述驅動裝置驅動所述主動輪轉動,所述主動輪的轉軸平行于水平面,所述主動輪通過所述傳動帶帶動所述從動輪轉動,所述從動輪固定于所述燈桿另一端,所述從動輪的轉軸平行于水平面,所述從動輪帶動所述燈桿轉動。本發明提供的車載燈具通過所述驅動裝置、主動輪、從動輪及傳動帶帶動所述燈桿旋轉,使得所述燈桿能夠平躺,以進一步降低所述車載燈具的高度。
- 專利類型發明專利
- 申請人深圳市海洋王照明工程有限公司;海洋王照明科技股份有限公司;
- 發明人周明杰;郭瑞;
- 地址518000 廣東省深圳市南山區東濱路84號華業公司主廠房二層北側
- 申請號CN201210490698.0
- 申請時間2012年11月27日
- 申請公布號CN103836477A
- 申請公布時間2014年06月04日
- 分類號F21S8/10(2006.01)I;F21V21/26(2006.01)I;F21W101/02(2006.01)N;
