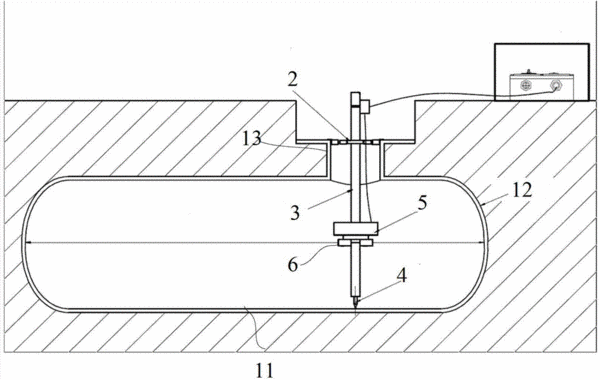

摘要：本發明提供一種臥式金屬罐容積自動測量裝置，該裝置包括支撐架、上部夾持于支撐架上的導桿和頂部與導桿底部連接的伸縮頂尖，導桿上安裝有測頭，測頭上安裝至少一個測距機，測頭通過第一驅動裝置與導桿傳動連接并相對導桿上下直線移動，測距機通過第二驅動裝置與測頭轉動連接并繞導桿中心軸線轉動；第一驅動裝置通過與其連接的高度編碼器和控制電路控制測頭上下移動，第二驅動裝置通過與其連接的角度編碼器和控制電路控制測距機轉動，高度編碼器和角度編碼器均與控制電路連接。本發明機械結構簡單、可靠性高，定位精準，操作及調整便捷，可用于臥式金屬罐水平斷面的逐層自動掃描測量，然后在相應軟件的處理后獲得臥式金屬罐容積。
- 專利類型發明專利
- 申請人北京光電技術研究所;
- 發明人蔡友發;趙巖;石晶欣;戚利飛;梁慧;
- 地址100010 北京市東城區東皇城根北街甲20號
- 申請號CN201310165138.2
- 申請時間2013年05月07日
- 申請公布號CN103791975A
- 申請公布時間2014年05月14日
- 分類號G01F17/00(2006.01)I;
