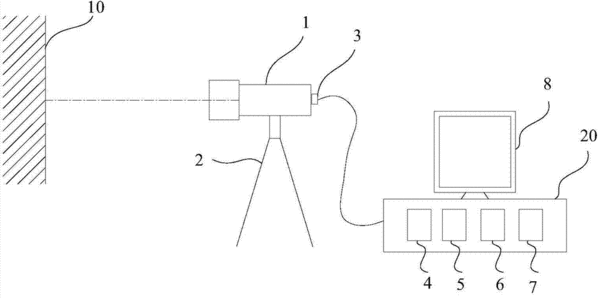

摘要:本發明提供一種建筑物多點實時視頻測量方法及測量系統,該方法包括使用攝像頭對建筑物進行連續拍攝;圖像采集模塊按照預設的時間間隔采集拍攝圖像;在圖像上鎖定至少一個圖像目標點;以變形前的圖像為參考圖像,在參考圖像中取以圖像目標點為中心的矩形區作為參考圖像子區,在變形后圖像中按照預定義相關函數搜索,尋找與參考圖像子區的相關系數為最值的目標圖像子區,以確定參考圖像子區位移;根據相關參數獲得參考圖像的像面位移與建筑物物面位移之間的比例關系,得建筑物各點位移曲線;通過顯示模塊顯示位移曲線。無需在被測建筑物上安裝發光裝置或配合目標;并且可以同時計算一幅圖像中的多個目標位置,實現遠距離、多個被測點動態同步測量。
- 專利類型發明專利
- 申請人北京光電技術研究所;
- 發明人蔡友發;田壟;趙巖;梁慧;李飛;
- 地址100010 北京市東城區東皇城根北街甲20號
- 申請號CN201410022513.2
- 申請時間2014年01月17日
- 申請公布號CN103743356A
- 申請公布時間2014年04月23日
- 分類號G01B11/16(2006.01)I;
