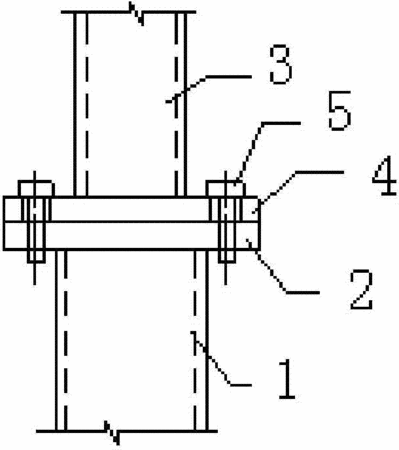

摘要：本發明公開了一種鋼管法蘭盤螺栓內螺紋連接結構，包括大直徑鋼管、大直徑鋼管法蘭盤、小直徑鋼管、小直徑鋼管法蘭盤和螺栓；所述大直徑鋼管與小直徑鋼管對接，大直徑鋼管法蘭盤與小直徑鋼管法蘭盤之間通過螺栓連接；所述大直徑鋼管法蘭盤上開設有內螺紋孔，孔徑與所述螺栓直徑匹配，所述小直徑鋼管法蘭盤上開設有螺栓孔，孔徑比所述螺栓直徑大1.5～2mm，所述螺栓穿過小直徑鋼管法蘭盤上的螺栓孔，并擰緊旋入大直徑鋼管法蘭盤上的內螺紋孔內，螺栓長度露出大直徑鋼管法蘭盤兩個絲扣。本發明結構不需要螺帽，降低大直徑鋼管法蘭盤螺栓邊距要求，直接擰緊螺栓頭連接鋼管法蘭盤。
- 專利類型發明專利
- 申請人南京工業大學;
- 發明人黃炳生;梁澤南;
- 地址210000 江蘇省南京市浦口區浦珠南路30號8020信箱32分箱
- 申請號CN201310694400.2
- 申請時間2013年12月17日
- 申請公布號CN103669593A
- 申請公布時間2014年03月26日
- 分類號E04B1/58(2006.01)I;
