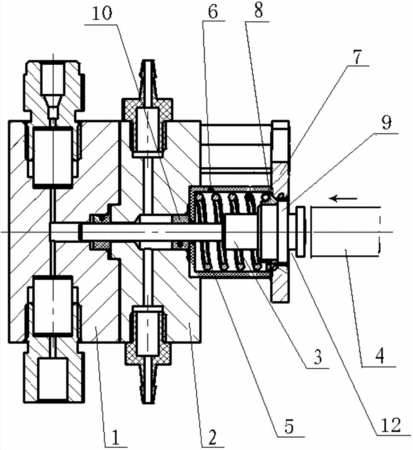

摘要：本發明公開了一種改良結構的液相柱塞泵，包括高壓腔體、低壓腔體，低壓腔體后側設置有內腔腔口，還包括有柱塞桿、防塵套，防塵套后側敞口上固定有壓板，防塵套內設置有彈簧，防塵套整體裝配在柱塞桿上并安裝在低壓腔體后側腔口處，柱塞桿前端穿入高、低壓腔體內腔中，柱塞桿后端從壓板伸出并與一個頂桿固接，柱塞桿桿身上設置有環臺，環臺上套有支撐環，支撐環前環面抵壓在彈簧上，壓板壓緊在支撐環后環面上。本發明能避免灰塵、異物落入柱塞桿工作表面，減小柱塞桿與高、低壓腔體中高、低壓密封圈產生的異常磨損，同時本發明中柱塞桿與頂桿之間不需有高的同軸度要求，這樣可降低加工難度和成本。
- 專利類型發明專利
- 申請人安徽皖儀科技股份有限公司;
- 發明人丁繼恒;周宇;高美麗;
- 地址230088 安徽省合肥市高新區文曲路8號
- 申請號CN201310548738.7
- 申請時間2013年11月06日
- 申請公布號CN103591011A
- 申請公布時間2014年02月19日
- 分類號F04B53/00(2006.01)I;
