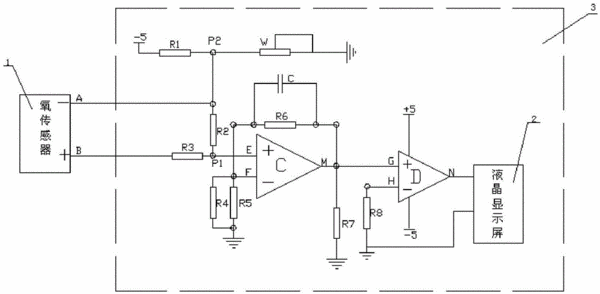

摘要：本發明公開一種氧傳感器的溫度補償電路，其溫度補償電路是：氧傳感器正負極之間串聯電阻R3和R2，電阻R3和R2之間節點接第一級運算放大器輸入端正極，第一級運算放大器輸入端負極F與地之間并聯的電阻R4和熱敏電阻R5；濾波電路的兩端接在第一級運算放大器輸入端負極和輸出端；第一級運算放大器的輸出端M串聯第二級運算放大器；第二級運算放大器電源管腳的正負極分別接電源+5V和-5V；第二級運算放大器的輸出端N連接液晶顯示屏的輸入端正極，液晶顯示屏的輸入端負極接地。本發明有益效果是：采用的電子元器件組成的溫度補償電路，在選擇合適的熱敏電阻阻值后，使氧傳感器能實現不受高低溫環境的影響，具有工作穩定、精度高的優點。
- 專利類型發明專利
- 申請人天津市森羅科技發展有限責任公司;
- 發明人郭曉光;
- 地址300409 天津市北辰區津圍公路東北辰科技園區高新大道66號
- 申請號CN201310542132.2
- 申請時間2013年11月04日
- 申請公布號CN103558281A
- 申請公布時間2014年02月05日
- 分類號G01N27/42(2006.01)I;
