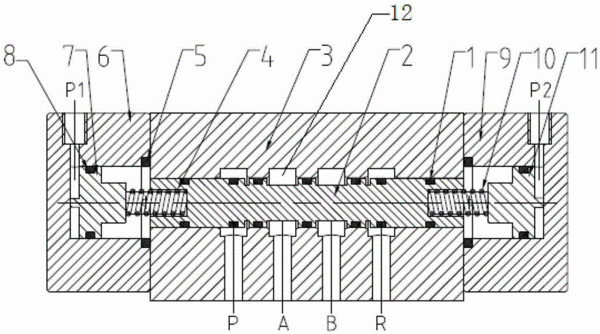

摘要：本發明公開了一種氣動控制的滑閥式三位四通控制閥，包括有閥體，閥體結構為滑閥式結構，閥體內設置通孔并安裝有閥芯，閥體與閥芯通過多個O型橡膠密封圈密封，在閥體上設置進氣口P、工作口A、工作口B、排氣口R；在閥體內安裝閥芯的通孔內設置四個沉割槽，四個沉割槽位置分別對應進氣口P、工作口A、工作口B、排氣口R，在閥芯兩端分別設置彈簧座并安裝壓縮彈簧。本發明利用氣缸和壓縮彈簧控制閥芯在閥體內的位置，實現對工作口A和工作口B的同時充氣，同時封閉，使用滑閥式結構減小活塞動作造成的壓力波動，同時使用氣動控制，避免了長時間工作的電磁線圈產生的熱量對氣體進行傳熱，有效的提高了差壓式氣密檢漏儀的檢測精度。
- 專利類型發明專利
- 申請人安徽皖儀科技股份有限公司;
- 發明人王超;高美麗;周宇;
- 地址230088 安徽省合肥市高新區天達路71號華億科技園B幢皖儀大廈
- 申請號CN201310326583.2
- 申請時間2013年07月31日
- 申請公布號CN103453176B
- 申請公布時間2016年06月08日
- 分類號F16K11/065(2006.01)I;F16K31/122(2006.01)I;
