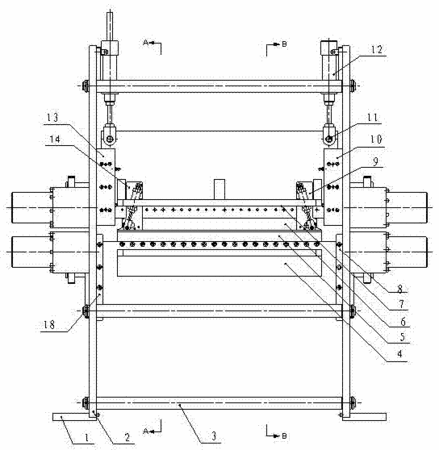

摘要：本發明屬于鈑金件生產加工設備領域，主要涉及一種板材折邊機構。提出的一種板材折邊機構，其折刀結構中的上折刀（29）、下折刀（30）分別位于所加工工件的上方和下方并上下對稱設置；驅動機構中的旋轉油缸的輸出軸與聯軸器連接，轉動臂的一端為作用點與聯軸器固聯，并通過轉軸與機架鉸接；轉動臂的另一端與折刀梁固聯；所述折刀梁帶動折刀以轉動臂的一端為圓心，作圓弧運動，對板材向下或向上折彎構。本發明采用上下折刀結構對需要加工的板材進行旋轉折彎，實現了在同一次進料狀態下可對板材兩個方向進行不同角度折彎，有效地減少了輔助時間，提高了工作效率；同時可進行不同角度的折彎及疊邊，操作靈活，且能確保證尺寸精度。
- 專利類型發明專利
- 申請人洛陽市宇龍辦公機具有限公司;
- 發明人百全法;
- 地址471934 河南省洛陽市伊濱區李村鎮武屯村
- 申請號CN201310391732.3
- 申請時間2013年09月02日
- 申請公布號CN103406404A
- 申請公布時間2013年11月27日
- 分類號B21D5/04(2006.01)I;B21D43/18(2006.01)I;
