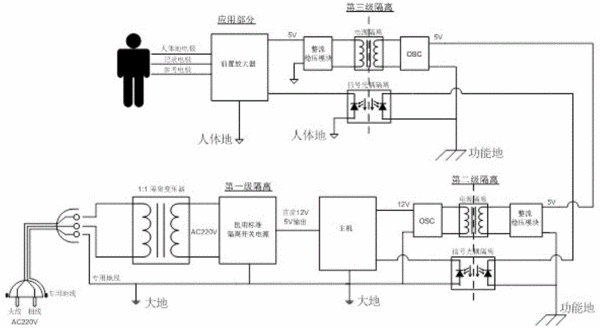

摘要：本發明用于肌電圖誘發電位儀的三重隔離抗干擾電路，包括設置在電源輸入端的電源輸入單元及設置在主電路和采集電路之間的兩個串接的隔離單元；電源輸入單元包括相互連接的隔離變壓器和醫用標準隔離開關電源；隔離單元包括電源隔離電路及信號隔離電路；其中電源隔離電路包括：振蕩器，振蕩器一端與主電路連接；整流穩壓模塊，在整流穩壓模塊與振蕩器之間設有隔離變壓器；兩個電源隔離電路依次連接，兩個信號隔離電路依次連接。本發明使用了三重隔離抗干擾技術，比傳統的肌電圖儀器增加了多級隔離，在此基礎上，還增加了一個功能接地，使得干擾信號無法達到應用部分，有效抑制了周圍環境帶來的干擾，大大降低了對周圍環境的要求。
- 專利類型發明專利
- 申請人上海海神醫療電子儀器有限公司;
- 發明人袁亦金;夏唯一;
- 地址200092 上海市楊浦區控江路1555號A座103室A-5
- 申請號CN201310311311.5
- 申請時間2013年07月23日
- 申請公布號CN103349549A
- 申請公布時間2013年10月16日
- 分類號A61B5/0488(2006.01)I;
