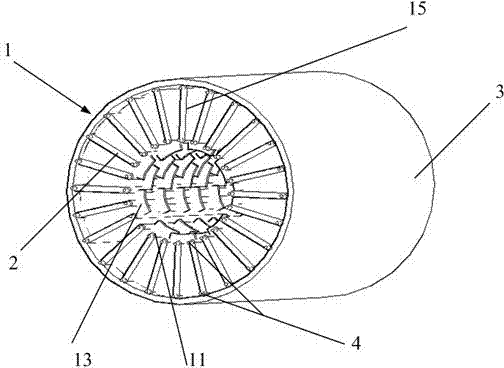

摘要：本發明提供一種蒸汽板式回轉干燥機（1），包括回轉圓筒（3）、固定在所述回轉圓筒內的蒸汽室、與所述蒸汽室連接的冷凝液排管（7），多個連接在所述回轉圓筒內壁上的具有加強筋結構的板式換熱單元（2），加強筋的筋肋上開有小孔，所述板式換熱單元沿回轉圓筒徑向分布，所述板式換熱單元與所述蒸汽室連接，所述板式換熱單元靠近所述回轉圓筒內表面的端面開有排氣口（14），所述板式換熱單元既是給熱源，又是揚料器。本發明所提供的蒸汽板式回轉干燥機充分利用緊湊的加強筋結構，提高了承壓強度，同時在加強筋上開有小孔，板式換熱單元靠近回轉圓筒內表面的端面開設排氣口，便于冷凝液和不凝氣的排出。
- 專利類型發明專利
- 申請人南京工業大學;
- 發明人凌祥;曹正宇;段鸞芳;姚桂煥;李慶生;
- 地址210009 江蘇省南京市鼓樓區新模范馬路5號
- 申請號CN201310134280.0
- 申請時間2013年04月18日
- 申請公布號CN103217000A
- 申請公布時間2013年07月24日
- 分類號F26B11/04(2006.01)I;F26B21/14(2006.01)I;
