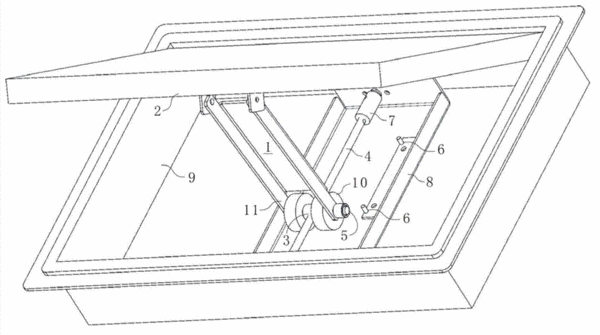

摘要：本發明公開了一種智能伸縮支撐機構，屬一種電子設備的配套裝置，包括控制模塊與用于支撐器件起伏的支撐伸縮臂，所述支撐伸縮臂的其中一端活動固定在支撐器件上，所述支撐伸縮臂的另一端固定在軸承的外圈上，所述軸承的內圈固定在沿其軸向穿過的中心連桿上，所述中心連桿中部附近的徑向上還設有螺孔，所述螺孔由絲桿穿過，且螺孔的內螺紋與絲桿相配合；采用電機帶動絲桿轉動，通過軸承帶動支撐伸縮臂的一端進行直線運動，使得絲桿所需電動機提供的扭矩較小，伸縮精度較高，且通過微控制器控制電機的開啟、關閉及正反轉，實現智能化控制，減少控制的硬件，且本發明所提供的結構簡單，可適用于其他同類電子產品的支撐機構，應用范圍廣闊。
- 專利類型發明專利
- 申請人四川湖山電器有限責任公司;
- 發明人龔平;徐剛;張林;謝銀龍;
- 地址621000 四川省綿陽市游仙經濟試驗區中經路36號
- 申請號CN201310055682.1
- 申請時間2013年02月21日
- 申請公布號CN103174922B
- 申請公布時間2015年06月17日
- 分類號F16M11/42(2006.01)I;
