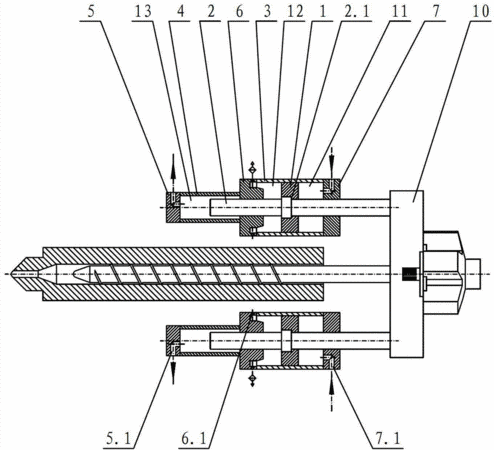

摘要：一種注塑機的注射機構，包括一端與驅動機構相接的活塞桿，該活塞桿的另一端穿出油缸形成形成柱塞，活塞桿的中部與位于油缸中的活塞相接，活塞把油缸的內腔分隔為后腔和中腔，油缸與前缸相接，油缸與前缸共同圍成前腔，活塞桿的柱塞插入前腔?；钊麠U的中部設置有與活塞相接的凸臺。油缸包括分別設置在油缸體前后兩端的油缸前蓋和油缸后蓋，其中，油缸前蓋、油缸體與活塞共同圍成中腔，油缸前蓋上設置有與中腔相通的排氣孔；油缸后蓋、油缸體與活塞共同圍成后腔，油缸后蓋上設置有與后腔相通的注油孔。所述活塞桿為二件，平行設置。本發明具有結構簡單合理、低阻抗高速、回油油量少、重量輕、剛性強度好的特點。
- 專利類型發明專利
- 申請人廣東伊之密精密注壓科技有限公司;
- 發明人蔣小軍;黃茂敬;陸敏;
- 地址528300 廣東省佛山市順德區大良街道辦事處五沙居委會順番公路五沙段17號一車間
- 申請號CN201310103808.8
- 申請時間2013年03月27日
- 申請公布號CN103158237A
- 申請公布時間2013年06月19日
- 分類號B29C45/53(2006.01)I;
