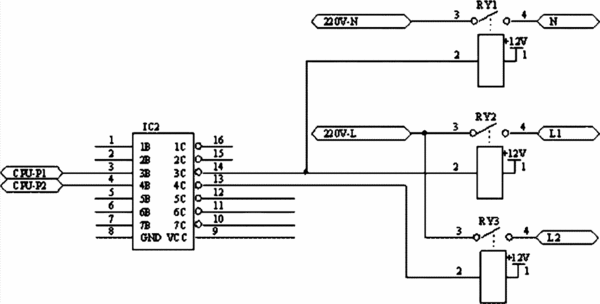

摘要:本發明所述的空調器PTC輔助電加熱控制電路及其方法,采用分時供電的控制方式,即PTC輔助電加熱器分為若干個并聯的單元模塊,對所有單元模塊分時段依次供電,以有效地降低上電時產生的沖擊電流,待全部單元模塊均供電后,再由PTC輔助電加熱器整體地提供熱能??刂齐娐钒ㄓ羞B接于MCU芯片的PTC輔助電加熱器,PTC輔助電加熱器具有至少2組并聯、分時供電的單元模塊,每組單元模塊連接一繼電器及繼電器驅動器件IC2,每組分別連接MCU的I/O口。PTC輔助電加熱器的每組單元模塊分別連接一按分時段、依次輸出供電信號的MCU芯片信號引腳。
- 專利類型發明專利
- 申請人海信(山東)空調有限公司;
- 發明人王波;
- 地址266100 山東省青島市嶗山區株洲路151號
- 申請號CN201110279337.7
- 申請時間2011年09月20日
- 申請公布號CN103024951A
- 申請公布時間2013年04月03日
- 分類號H05B3/00(2006.01)I;
