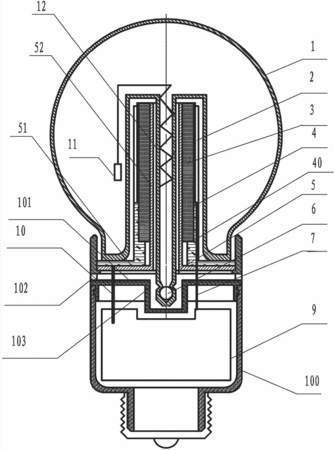

摘要:本發明提供了一種緊湊型無極熒光燈,其燈頭外殼內設有金屬屏蔽盒,其MOS功率管部件和輸出扼流圈被放入金屬屏蔽盒中,防止高頻輻射向外部泄漏,MOS功率管部件和輸出扼流圈之間也被金屬壁屏蔽;其天線部分安裝在燈頭外殼上,并處于金屬屏蔽盒的上方,天線部分包括金屬屏蔽器;金屬屏蔽器將磁芯、線圈隔在外側,屏蔽無極熒光燈天線部分的高頻信號對燈頭外殼內部的電路的電磁輻射;金屬屏蔽器通過連接線與金屬屏蔽盒導通,金屬屏蔽器還設有開口,以減小渦流產生并供無極熒光燈的高頻饋線通過。本發明結構緊湊,在體型上接近白熾燈;本發明設計了合適的燈泡屏蔽結構和電路屏蔽布置,結構和制造簡單、效果好,能達到IEC相關的無線電干擾技術要求。
- 專利類型發明專利
- 申請人杭州新葉光電工程技術有限公司;
- 發明人葉關榮;毛滋春;葉煒;
- 地址310013 浙江省杭州市西湖區文三路583號康新商務大廈1801室
- 申請號CN201210397719.4
- 申請時間2012年10月18日
- 申請公布號CN102931049A
- 申請公布時間2013年02月13日
- 分類號H01J61/56(2006.01)I;H01J61/02(2006.01)I;
