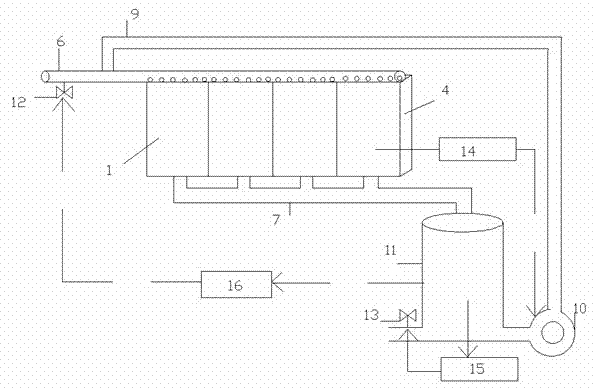

摘要：本發明公開了一種利用水循環調節光伏組件溫度的組件結構。本發明將多塊光伏組件上的側封保溫板自左向右依次連接，進水管與扁平水槽頂端封板上的通孔相連通；進水管的一端同時與回水管一端、進水管電磁閥一端相連接；回水管的另一端與水泵的一端相連接，水泵的另一端與保溫儲水箱第一出口相連接，保溫儲水箱的第二出口接出水管電磁閥，保溫儲水箱進口與出水管的一端相連接；第一溫度控制器設置在光伏組件上，與水泵電氣連接，用于控制水泵；第二溫度控制器、液位控制器均附在保溫儲水箱內表面，分別與水管電磁閥、進水管電磁閥電氣連接，用于控制進出水管電磁閥。本發明提高了太陽能光伏板發電效率，實現光電光熱一體化。
- 專利類型發明專利
- 申請人浙江天煌科技實業有限公司;
- 發明人吳秋軒;劉碧川;趙永輝;黃華圣;
- 地址310030 浙江省杭州市西湖區西湖科技園西園五路10號
- 申請號CN201210303437.3
- 申請時間2012年08月24日
- 申請公布號CN102832283A
- 申請公布時間2012年12月19日
- 分類號H01L31/052(2006.01)I;
