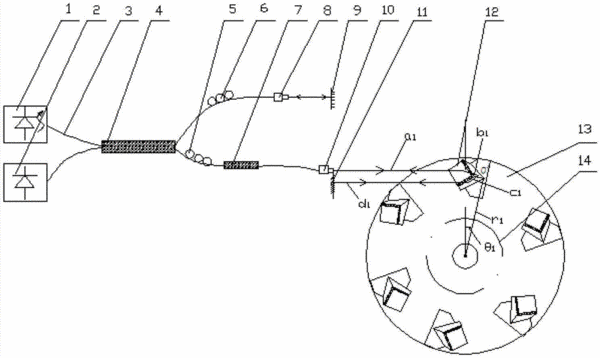

摘要：本發明涉及一種帶內源性標尺光源的中空角錐棱鏡光學延遲線裝置，包括標尺光源、光電傳感器、光纖耦合器、波分復用器、準直器Z1、Z2、平面反射鏡F1、F2、偏振控制器P1、P2、單模光纖、轉盤、中空角錐棱鏡及電機，標尺光源信號通過光纖耦合器生成兩路光信號，第一路通過偏振控制器P1、準直器Z1垂直照射到平面反射鏡F1上后原路返回，并由光電傳感器接收，第二路通過偏振控制器P2、波分復用器、準直器Z2照射到按圓周均布安裝在轉盤上的中空角錐棱鏡上，180°導向后再照射到平面反射鏡F2上后原路返回，返回信號由光電傳感器接收，并與第一路信號發生干涉；本發明裝置安裝工藝簡單，測量速度快，提高了信噪比和測量精度。
- 專利類型發明專利
- 申請人天津市索維電子技術有限公司;
- 發明人王雪喬;王建發;石俊山;
- 地址300384 天津市南開區華苑產業區竹苑路6號2號樓2-201室
- 申請號CN201210202439.3
- 申請時間2012年06月19日
- 申請公布號CN102736234A
- 申請公布時間2012年10月17日
- 分類號G02B17/08(2006.01)I;G02B26/06(2006.01)I;G01J9/02(2006.01)I;G01B11/06(2006.01)I;A61B3/10(2006.01)I;
