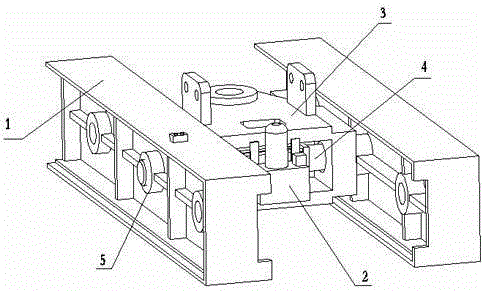

摘要：本發明的一種臥式拉力試驗機的雙活塞水平穿銷機構，包括油泵、油箱、油缸和銷軸，所述油缸水平設置在移動梁內部，油缸內水平設置有兩個相反方向的活塞桿，活塞桿的末端設置有球鉸裝置，所述球鉸裝置水平連接銷軸，所述油缸中部設置有連通兩活塞桿之間的進油口，油缸兩端分別設置有出油口，所述進油口連接油泵，出油口連接油箱。本發明的有益效果是：采用新型穿銷結構比原有機構的整機材料重量減輕約20%，且泵站也得到簡化。增加球鉸裝置，使活塞桿不受側向力，銷自動找正，穿拔銷容易可靠。
- 專利類型發明專利
- 申請人濟南東測試驗機技術有限公司;
- 發明人曹更利;貝紹亭;
- 地址250000 山東省濟南市市中區七賢鎮雙龍村南外環路南
- 申請號CN201210085835.2
- 申請時間2012年03月28日
- 申請公布號CN102636383B
- 申請公布時間2013年11月13日
- 分類號G01N3/02(2006.01)I;
