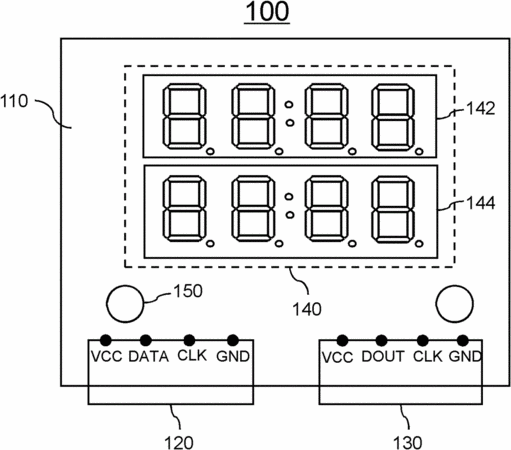

摘要：本發明提供一種雙四位數碼管模塊，其包括一塊電路板和安裝在所述電路板上的一輸入插座、輸出插座和一雙四位數碼管，其中所述電路板中包含一移位寄存器電路和一控制驅動電路，其中輸入信號和時鐘信號通過所述輸入插座輸送給所述移位寄存器電路，所述移位寄存器電路輸出的信號接到所述控制驅動電路中以控制驅動所述雙四位數碼管點亮，所述移位寄存器電路輸出的輸出信號和時鐘信號通過輸出插座輸出；所述電路板上設置有便于該雙四位數碼管模塊固定于其他物件上的穿孔。
- 專利類型發明專利
- 申請人無錫愛睿芯電子有限公司;
- 發明人徐志強;曹偉勛;
- 地址214072 江蘇省無錫市濱湖區滴翠路100號530大廈2號樓1903室
- 申請號CN201010525047.1
- 申請時間2010年10月29日
- 申請公布號CN102456307B
- 申請公布時間2015年09月09日
- 分類號G09G3/14(2006.01)I;
