摘要：本發明公開了一種含聚天冬氨酸吸水材料的吸水膨脹橡膠及其制備方法。該吸水膨脹橡膠是通過將橡膠干基100重量份，聚天冬氨酸20-120重量份，活性劑硬脂酸1-5重量份，活性劑氧化鋅3-5重量份，硫化劑硫黃0.5-3重量份，防老劑4010?0.5-3重量份，增容劑苯乙烯/馬來酸酐共聚物5-15重量份，吸水促進劑聚乙二醇5-20重量份，硫化促進劑TMTD?0.5-2重量份，補強填充劑白炭黑/納米碳酸鈣30-60重量份；混煉均勻后，在8-15MPa的壓力、130-150℃條件下硫化成型得到的吸水膨脹凝膠。本發明吸水膨脹橡膠制備方便、吸水性能優異、吸水速率高、反復吸水能力強、力學性能優良。

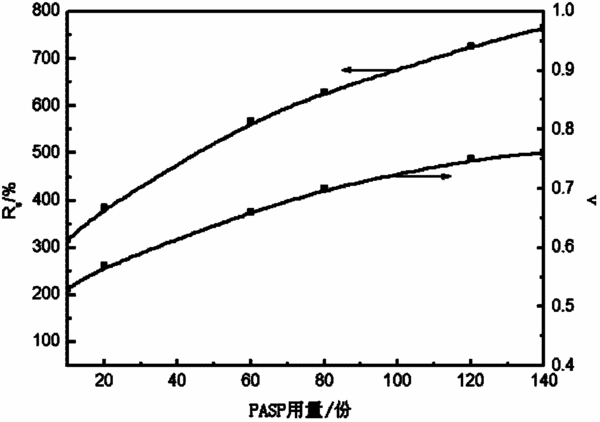

- 專利類型發明專利
- 申請人南京工業大學;
- 發明人余定華;黃和;楊冬青;
- 地址210009 江蘇省南京市鼓樓區新模范馬路5號
- 申請號CN201110234275.8
- 申請時間2011年08月16日
- 申請公布號CN102432954A
- 申請公布時間2012年05月02日
- 分類號C08L23/28(2006.01)I;C08L9/06(2006.01)I;C08L23/16(2006.01)I;C08L7/00(2006.01)I;C08L9/00(2006.01)I;C08L11/00(2006.01)I;C08L9/02(2006.01)I;C08L79/08(2006.01)I;C08K13/02(2006.01)I;C08K5/09(2006.01)I;C08K3/22(2006.01)I;C08K3/06(2006.01)I;C08K3/36(2006.01)I;C08K3/26(2006.01)I;
教育裝備采購網在線客服
京公網安備11010802043465號
