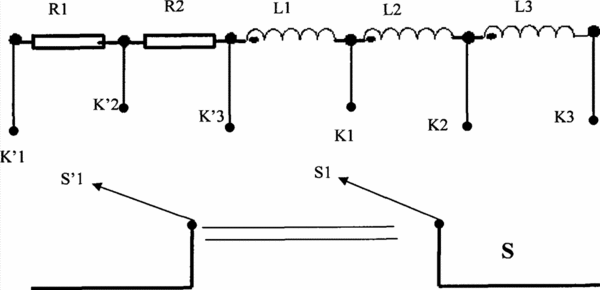

摘要：本發明公開了一種教學用螺線管，包括：多個相互串聯且電阻值相等的繞組，該多個繞組中每個繞組的兩端均具有繞組抽頭；多個相互串聯的補償電阻器組成的補償電阻器組，該補償電阻器組與該多個繞組串聯，其中，每個補償電阻器的電阻值與各所述繞組的電阻值相同，并且各補償電阻器的兩端均具有電阻抽頭；以及用于控制與外部電路連接的繞組的數量的繞組控制開關；其中，該繞組抽頭中的每一個分別與該電阻抽頭中的其中一個形成可與繞組控制開關電連接的多組匹配抽頭，每組匹配抽頭之間的繞組和電阻器的數量的總和相等。利用本發明的教學用螺線管，可使教學實驗時在螺線管接入實驗電路的線圈匝數變化的同時，保持其電阻值恒定，從而提高了實驗的精度。
- 專利類型發明專利
- 申請人寧波奇科威數字信息技術有限公司;
- 發明人史悠仁;周玉柱;陳強;
- 地址315040 浙江省寧波市科技園區江南路542號B-18號
- 申請號CN201010279832.3
- 申請時間2010年09月13日
- 申請公布號CN102402884B
- 申請公布時間2013年10月23日
- 分類號G09B23/18(2006.01)I;
