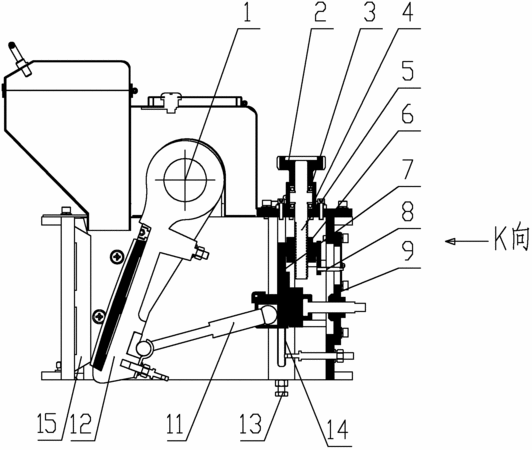

摘要:本發明公開了一種顎式破碎機粒度調節指示裝置,包括:調節絲桿,其可轉動地設置于顎式破碎機的機體上;絲桿螺母,其與所述調節絲桿螺紋配合;移動板,其與所述絲桿螺母相連;指針,其與所述絲桿螺母相連;刻度板,其設置于所述機體上,其上設有刻度,且所述指針與所述刻度板的刻度相對應;推力桿,其兩端分別與所述移動板和所述顎式破碎機的活動連桿相鉸接。本發明在絲桿螺母上裝有指針,當移動板移動時指針也跟著移動,刻度板固定在機體上,通過指針和刻度板上的刻度之間的相對運動,可以清楚地顯示出排料口的距離。本發明由于添加了指示功能,可使得排料口大小調節更加精準,并能快速達到破碎粒度的要求。
- 專利類型發明專利
- 申請人長沙開元儀器股份有限公司;
- 發明人羅建文;文勝;彭開林;周樹光;
- 地址410100 湖南省長沙市經濟技術開發區開元路172號
- 申請號CN201110262130.9
- 申請時間2011年09月06日
- 申請公布號CN102284312A
- 申請公布時間2011年12月21日
- 分類號B02C1/02(2006.01)I;
