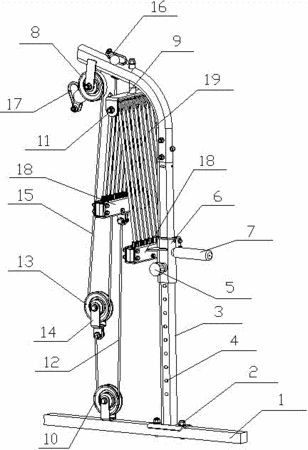

摘要：本發明公開了一種器件配重機構，包括底架，底架上表面通過螺栓連接有調節立柱，包括傾斜部和折彎部，調節立柱的傾斜部上設有多個上下排布的通孔，任一個通孔通過調節拉銷連接有彈力繩調節座，調節立柱的折彎部上連接有第一滑輪和彈力繩滑輪座，底架上連接有第二滑輪，彈力繩調節座連接有彈力繩組的一端，彈力繩組的另一端穿過彈力繩滑輪座的滑軸連接有第一鋼絲繩的一端，第一鋼絲繩的另一端穿過第二滑輪與第三滑輪的支架相連接，調節立柱折彎部位于第一滑輪和彈力繩滑輪座之間的部位中貫穿連接有第二鋼絲繩，第二鋼絲繩的一端連接有第一鋼絲繩扣，第二鋼絲繩的另一端穿過第三滑輪和第一滑輪連接有第二鋼絲繩扣。本發明具有操作簡單，可調節拉力大小的優點。
- 專利類型發明專利
- 申請人南通鐵人運動用品有限公司;
- 發明人徐林建;施建標;康海純;
- 地址226001 江蘇省南通市崇川經濟開發區崇川路21號
- 申請號CN201110241458.2
- 申請時間2011年08月22日
- 申請公布號CN102284175B
- 申請公布時間2013年04月17日
- 分類號A63B21/055(2006.01)I;
