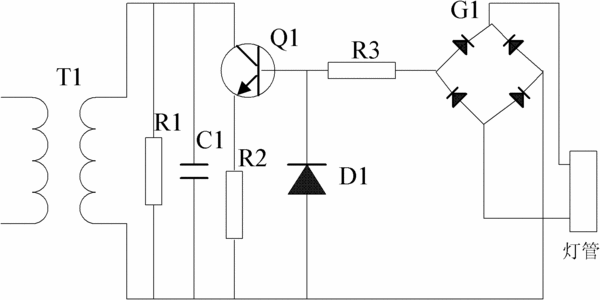

摘要：本發明公開一種日光燈節能電路，屬于節能電路技術領域，解決現有技術中電路復雜、成本高、能耗高的問題。所述節能電路包括變壓器（T1）、整流橋（G1）、電阻（R1～R3）、電容（C1）、二極管（D1）；所述變壓器的（T1）的兩個輸入端與市電電網連接，一個輸出端與第一電阻（R1）的一端、電容（C1）的一端、三極管（Q1）的集電極連接，另一個輸出端與第一電阻（R1）的另一端、電容（C1）的另一端、第二電阻（R2）的一端、二極管（D1）的正極端、整流橋（G1）的一個輸入端連接；整流橋（G1）的兩個輸出端與燈管連接，另一個輸入端與第三電阻（R3）的一端連接。本發明的電路結構簡單、成本低、能耗低。
- 專利類型發明專利
- 申請人江陰盈譽科技有限公司;
- 發明人張宇;
- 地址214400 江蘇省無錫市江陰市大橋南路23號
- 申請號CN201110161474.0
- 申請時間2011年06月16日
- 申請公布號CN102244966A
- 申請公布時間2011年11月16日
- 分類號H05B41/282(2006.01)I;
