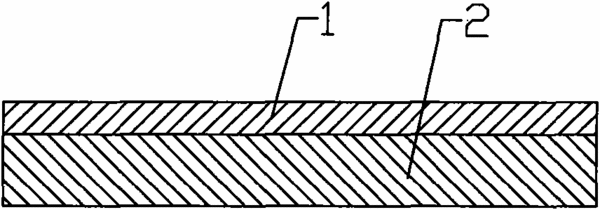

摘要：本發明涉及一種微通道換熱器用集流管材料，集流管材料由釬焊層合金和基體合金兩層復合而成，釬焊層合金包含以下質量百分比的成份：Si：9-11％、Fe：0.2-0.4％、Cu：0.005-0.05％、Mn：0.005-0.05％、Mg：0.005-0.05％、Cr：0.005-0.05％、Zn：0.3-0.7％、Zr：0.005-0.05％和Ti：0.05-0.10％，其余為Al，釬焊層合金的制備方法包括熔鑄、變質處理和鑄造工序，基體合金的制備方法包括熔鑄、鑄造和均質化處理工序，釬焊層合金、基體合金經復合、熱軋、冷軋和中間退火工序后得到集流管材料，釬焊層合金晶粒細化效果良好，可使材料釬焊時具有良好的流動性、潤濕性、間隙填充能力，中間退火處理后的材料以25％-35％的加工率進行冷加工，該加工率可使材料制管時成型性能良好，集流管釬焊時釬焊層流動性良好。
- 專利類型發明專利
- 申請人濰坊三源鋁業有限公司;
- 發明人李全忠;吳中泰;林世麗;孔德慶;張佐強;
- 地址262123 山東省安丘市經濟開發區汶水南路東側
- 申請號CN201110000221.5
- 申請時間2011年01月04日
- 申請公布號CN102134669A
- 申請公布時間2011年07月27日
- 分類號C22C21/04(2006.01)I;C22C21/00(2006.01)I;C22C1/02(2006.01)I;C22F1/04(2006.01)I;
教育裝備采購網在線客服
京公網安備11010802043465號
